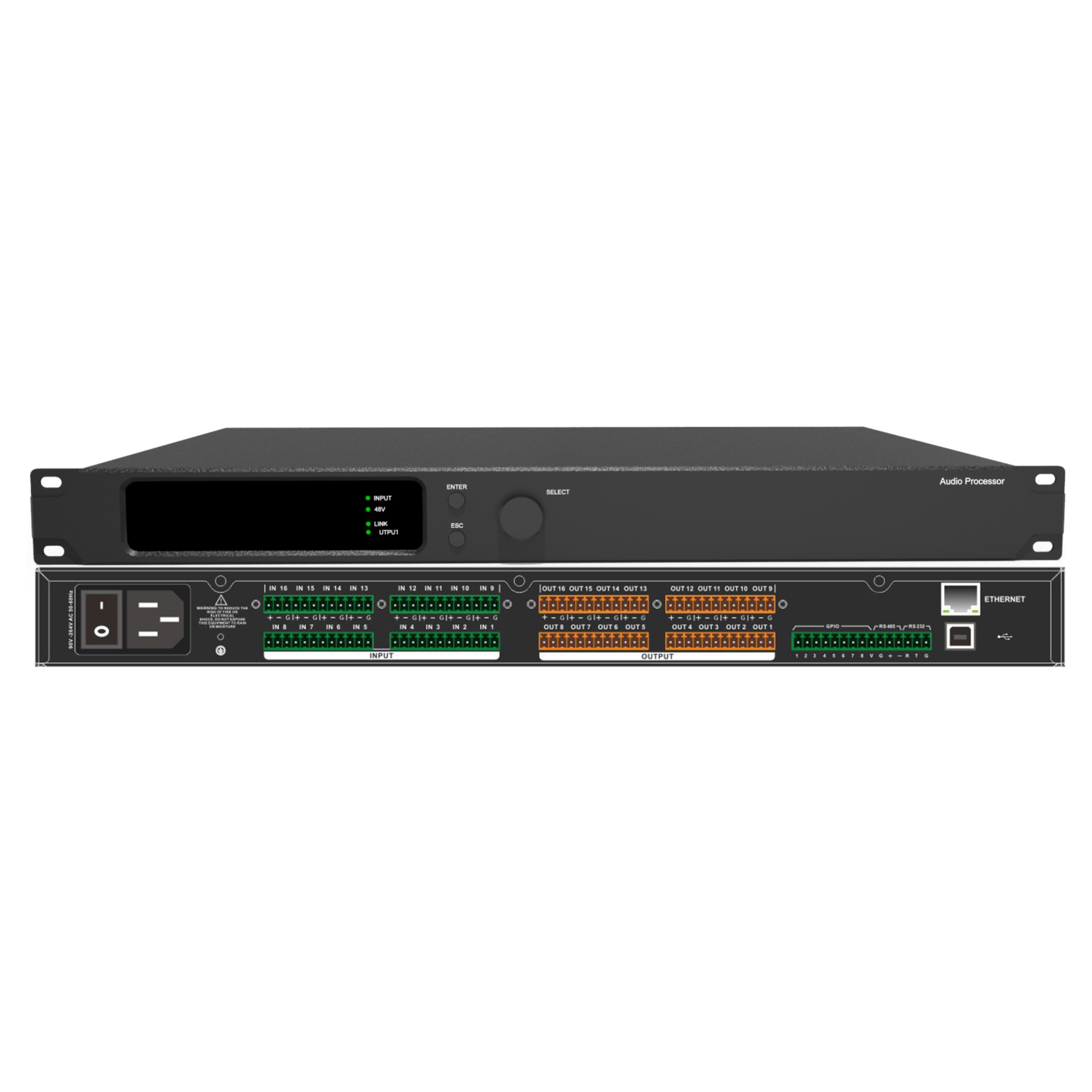

16進16出音頻處理器
MAP16
產品簡介：
★16路模擬音頻輸入16路模擬音頻輸出，支持麥克風輸入和線路輸入自由切換
★4路dante網絡音頻可選
★帶AEC回聲消除功能和ANC噪聲消除功能可選，適用于互動錄播遠程會議場合
★每路麥克風輸入帶9級靈敏度調節
★每路輸入帶48V幻相電源開關
★每路輸入帶反饋抑制功能開關，兩檔調節
★帶AUTOMIX自動混音和矩陣混音功能
★輸入16段PEQ可調，輸出10段PEQ可調
★帶視像跟蹤控制功能，支持絕大多數國內外攝像頭控制協議
★USB免驅自動連接軟件，另外支持RS232中控控制
★支持手機APP TCON軟件網絡控制
★支持觸控屏線控控制
★支持存檔加鎖
★支持GPIO
★支持中控指令
技術參數：
1、DSP芯片：
信號處理：32-bit fixed/floating-point DSP 300MHz
音頻系統延遲: < 1ms
數模轉換:24-bit
2、模擬音頻輸入輸出：
輸入通道：16路平衡輸入. Mic/line level
音頻接口: 3.81 mm 鳳凰插, 12-pin
輸入阻抗: 11.5KΩ
最大輸入電平：12dBu/Line, -7dBu/Mic
幻象電源：+48VDC, 6.5mA, 每通道配置
輸出通道：16路平衡輸出, line level
輸出阻抗：150Ω
3、音頻指標：
頻響曲線：20Hz-20kHz(+-0.5dB)/Line
20Hz-20kHz(+-1.5dB)/Mic
THD+N：-90dB(@12dBu,1kHz,A-wt)/Line
-86dB(@-7dBu,1kHz,A-wt)/Mic
信噪比：105dB(@12dBu,1kHz,A-wt)/Line
95dB(@-7dBu,1kHz,A-wt)/Mic
4、連接和顯示：
USB：Micro-B type, 免驅
RS232：Serial port communication串口通信
TCP/IP網口：RJ-45
指示燈：Power, Link, +48V,輸入輸出音頻信號
5、電氣與物理參數
供電范圍：AC100V---240V 50/60 Hz
尺寸：44mmx483mmx210mm
凈重：2.8kg
工作溫度：-20℃--80℃
MAP16A
產品簡介：
★16路模擬音頻輸入16路模擬音頻輸出，支持麥克風輸入和線路輸入自由切換
★ANC+AEC功能
★每路麥克風輸入帶9級靈敏度調節
★每路輸入帶48V幻相電源開關
★每路輸入帶反饋抑制功能開關，兩檔調節
★帶AUTOMIX自動混音和矩陣混音功能
★輸入16段PEQ可調，輸出10段PEQ可調
★帶視像跟蹤控制功能，支持絕大多數國內外攝像頭控制協議
★USB免驅自動連接軟件，另外支持RS232中控控制
★支持手機APP TCON軟件網絡控制
★支持觸控屏線控控制
★支持存檔加鎖
★支持GPIO
★支持中控指令
技術參數：
1、DSP芯片：
信號處理：32-bit fixed/floating-point DSP 300MHz
音頻系統延遲: < 1ms
數模轉換:24-bit
2、模擬音頻輸入輸出：
輸入通道：16路平衡輸入. Mic/line level
音頻接口: 3.81 mm 鳳凰插, 12-pin
輸入阻抗: 11.5KΩ
最大輸入電平：12dBu/Line, -7dBu/Mic
幻象電源：+48VDC, 6.5mA, 每通道配置
輸出通道：16路平衡輸出, line level
輸出阻抗：150Ω
3、音頻指標：
頻響曲線：20Hz-20kHz(+-0.5dB)/Line
20Hz-20kHz(+-1.5dB)/Mic
THD+N：-90dB(@12dBu,1kHz,A-wt)/Line
-86dB(@-7dBu,1kHz,A-wt)/Mic
信噪比：105dB(@12dBu,1kHz,A-wt)/Line
95dB(@-7dBu,1kHz,A-wt)/Mic
4、連接和顯示：
USB：Micro-B type, 免驅
RS232：Serial port communication串口通信
TCP/IP網口：RJ-45
指示燈：Power, Link, +48V,輸入輸出音頻信號
5、電氣與物理參數
供電范圍：AC100V---240V 50/60 Hz
尺寸：44mmx483mmx210mm
凈重：2.8kg
工作溫度：-20℃--80℃
MAP16A_D4
產品簡介：
★16路模擬音頻輸入16路模擬音頻輸出，支持麥克風輸入和線路輸入自由切換
★4路dante網絡音頻
★帶AEC回聲消除功能和ANC噪聲消除功能，適用于互動錄播遠程會議場合
★每路麥克風輸入帶9級靈敏度調節
★每路輸入帶48V幻相電源開關
★每路輸入帶反饋抑制功能開關，兩檔調節
★帶AUTOMIX自動混音和矩陣混音功能
★輸入16段PEQ可調，輸出10段PEQ可調
★帶視像跟蹤控制功能，支持絕大多數國內外攝像頭控制協議
★USB免驅自動連接軟件，另外支持RS232中控控制
★支持手機APP TCON軟件網絡控制
★支持觸控屏線控控制
★支持存檔加鎖
★支持GPIO
★支持中控指令
技術參數：
1、DSP芯片：
信號處理：32-bit fixed/floating-point DSP 300MHz
音頻系統延遲: < 1ms
數模轉換:24-bit
2、模擬音頻輸入輸出：
輸入通道：16路平衡輸入. Mic/line level
音頻接口: 3.81 mm 鳳凰插, 12-pin
輸入阻抗: 11.5KΩ
最大輸入電平：12dBu/Line, -7dBu/Mic
幻象電源：+48VDC, 6.5mA, 每通道配置
輸出通道：16路平衡輸出, line level
輸出阻抗：150Ω
3、音頻指標：
頻響曲線：20Hz-20kHz(+-0.5dB)/Line
20Hz-20kHz(+-1.5dB)/Mic
THD+N：-90dB(@12dBu,1kHz,A-wt)/Line
-86dB(@-7dBu,1kHz,A-wt)/Mic
信噪比：105dB(@12dBu,1kHz,A-wt)/Line
95dB(@-7dBu,1kHz,A-wt)/Mic
4、連接和顯示：
USB：Micro-B type, 免驅
RS232：Serial port communication串口通信
TCP/IP網口：RJ-45
指示燈：Power, Link, +48V,輸入輸出音頻信號
5、電氣與物理參數
供電范圍：AC100V---240V 50/60 Hz
尺寸：44mmx483mmx210mm
凈重：2.8kg
工作溫度：-20℃--80℃
